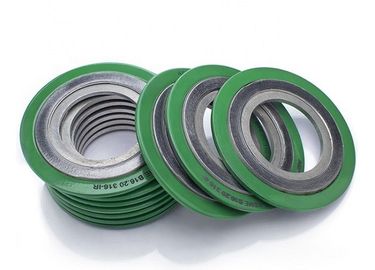

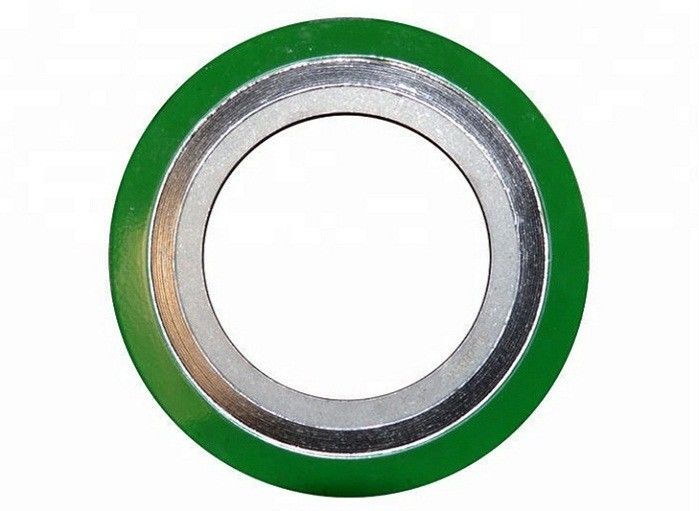

Нержавеющая сталь спиральные раны прокладки с неметаллическим ((Графит,PTFE, керамический, Мика графит) наполнитель)

Прокладка спиральной раны базового типа

•Специальное преобразование металлического гофрированного ремня и неметаллического ремня.
Также в соответствии с условиями, необходимыми для добавления усиленного кольца.Прокладка спиральной раны базового типа

Св.структуры

Майn продукт

Спиральные прокладки- изготовленный из чередующейся комбинации формованной металлической проволоки и мягких наполнителей - образует эффективную уплотнительную систему при сжатии между двумя фланцами.В центре металлической ленты расположена корона в форме буквы V, которая служит пружинойНаполнитель и материал проволоки могут быть изменены для удовлетворения различных требований химической совместимости.Если нагрузка, доступная для сжатия уплотнителя, ограничена, конструкция уплотнения и размеры могут быть изменены для обеспечения эффективной уплотнения.

Шпиральная прокладка уплотнения может включать в себя центральное кольцо, внутреннее кольцо или и то, и другое.В то время как внутреннее кольцо обеспечивает дополнительную радиальную прочностьВнутреннее кольцо также уменьшает эрозию фланца и защищает уплотнительный элемент.

Устойчивость и прочность делают спиральные прокладки идеальным выбором в различных условиях и приложениях.Спиральные уплотнители также эффективны для производства электроэнергии, аэрокосмической промышленности и различных клапанов и специальных приложений.

Спецификация уплотнений ASME B16.20 была обновлена и изменена на новый рекомендуемый стандарт.Новые критерии включают в себя по умолчанию внутренние кольца во всех заполненных графитом спиральных растяжных уплотнениях, если покупатель не указывает иноеТем не менее, заполненная графитом спиральная уплотнительная труба без внутреннего кольца по-прежнему будет иметь штамп и соответствовать стандарту ASME B16.20.

Стиль RW

Прокладка общего назначения, подходящая для плоских и поднятых фланцев до класса 2500

Центровое кольцо точно определяет местоположение уплотнения на лицевой стороне фланца, обеспечивает дополнительную радиальную прочность и действует как ограничитель сжатия

Спиральная обмотка (запечатывающий элемент) состоит из предварительно сформированного металла и мягкого наполнителя

ПРИМЕЧАНИЕ: Внутреннее кольцо рекомендуется для применения выше класса 600 из-за высокой доступной нагрузки болта.

Стиль RWI

Подходит для плоских и поднятых фланцев до класса 2500

Рекомендуется для применения при более высоком давлении, для использования с наполнителями из ПТФЕ и при определении ASME B16.20

Внутреннее кольцо действует как ограничитель сжатия и защищает уплотнительные элементы от атаки процесса

Стиль R

Пригодные для языка и канавки, мужского-женского или канавки-плоского лицевых фланцев

Лишь спиральная обмотка, содержащая предварительно сформированный металл и мягкий наполнитель

Внутренний и внешний диаметры обмотки усилены несколькими слоями металла без наполнителя, чтобы обеспечить большую стабильность

Примечание: также доступен с внутренними кольцами Style RI.

Прокладки MC и MCR

Для сборок крышек водосточных отверстий

Структура

Пакет
