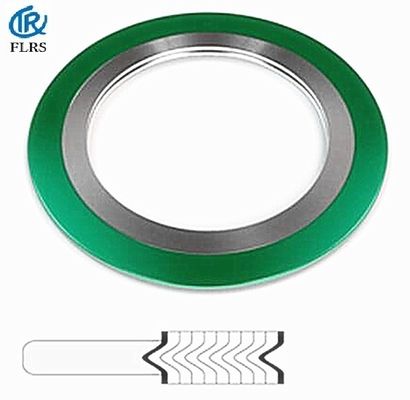

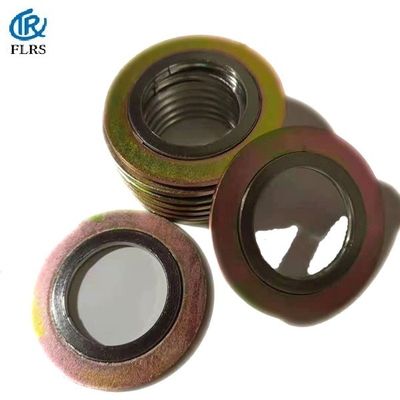

Набивка стиля CG спиральное обветренное с гибким заполнителем графита

Набивка стиля CG спиральное обветренное с гибким заполнителем графита и наружное кольцо согласно стандарту ASME/DIN/JS/GB

Основной тип спиральное обветренное набивка

• Pre-press формируя гофрированное металлом перекрытие пояса и пояса неметалла друг, спираль
сделанная рана. Также согласно условиям требуемым, что добавить усиленное кольцо. Ба

тип спиральное обветренное набивка sic

Структура

Главный продукт

Спиральные обветренные набивки — сделанный с чередуя проводом сочетания из formedmetal и мягкими fillermaterials — уплотнение avery формы эффективное обжиманный между 2 фланцами. Клиновидная крона центризованная в прокладке металла действует как весна, давая набивкам большую упругость под меняя условиями. Материал заполнителя и провода можно изменить для того чтобы приспособить различные химические требования к совместимости. Если ограничена нагрузка доступная обжать набивку, то конструкцию и размеры набивкой можно изменить для того чтобы обеспечить эффективное уплотнение.

Спиральное обветренное набивка может включить центрирующее кольцо, внутреннее кольцо или оба. Наружное центрирующее кольцо точно располагает набивку внутри фланец и действует как ограничитель обжатия, пока внутреннее кольцо обеспечивает дополнительную радиальную прочность. Внутренние звенят также размывание reducesflange и защищают герметизируя элемент.

Упругость и прочность делают спиральными woundgaskets идеальный выбор под разнообразие условиями и применениями. Широко использованный повсеместно в рафинадные заводы и химические заводы по обработке, спиральные обветренные набивки также эффективны для производства электроэнергии, воздушно-космического пространства, и разнообразие применений клапана и специальности.

Спецификация набивкой ASME B16.20 была уточнена и была изменена к новому порекомендованному стандарту. Новые критерии включают дефолт к внутренним кольцам во всех наполненных графит спиральных обветренных набивках если покупатель не будет определять в противном случае. Однако, наполненное графит спиральное обветренное gasketwithout внутреннее кольцо все еще будет проштемпелевано с и в соответствием к стандарту ASME B16.20.

Стиль RW

Общецелевое набивка соответствующее для плоской стороны и поднятых фланцов стороны до класса 2500

Центрирующее кольцо точно обнаруживает местонахождение набивку на стороне фланца, обеспечивает дополнительную радиальную прочность, и действует как ограничитель обжатия

Спиральный обматывать (герметизируя элемент) состоит из таблетированного металла и мягкого материала заполнителя

ПРИМЕЧАНИЕ: Внутреннее кольцо порекомендовано для применений над классом 600, должный к высокой доступной нагрузке болта. См. стиль RWI.

Стиль RWI

Соответствующий для плоской стороны и поднятых фланцов стороны до класса 2500

Порекомендованный для более высоких применений давления, для пользы с заполнителями PTFE, и определянный ASME B16.20

Внутреннее кольцо действует как ограничитель обжатия и защищает герметизируя элементы от нападения отростчатых средств массовой информации

Стиль r

Соответствующий для фланцов языка и паза, мужчин-женских, или паз-к-плоских стороны

Спиральная замотка только, содержащ таблетированный металл и мягкий материал заполнителя

Внутренние и наружные диаметры замотки усилены с несколькими курсируют металла без заполнителя для того чтобы дать большую стабильность

ПРИМЕЧАНИЕ: Также доступный с внутренним стилем RI колец.

Набивки MC и MCR

Для собраний крышки люка

Маркировка и кодирование по цвету

Пакет
