Стандарт:: | DIN | Стиль: | Внешний |
---|---|---|---|
Материал: | сталь весны, нержавеющая сталь | Размер: | 3-9 |
Форма: | Тыква, половинное отверстие | Тип: | Нормальный |
Высокий свет: | Нормальный тип кольцо сохранения DIN 471,Шайба Circlips половинного отверстия стальная,Зажим сохранения DIN 471 внешний |

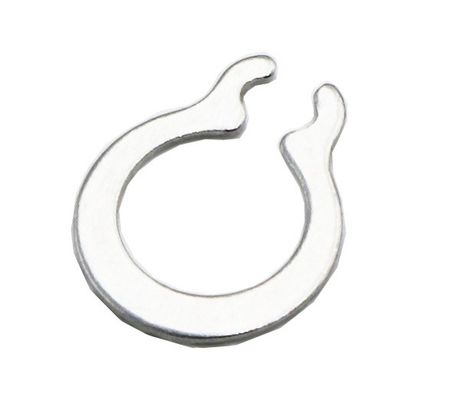

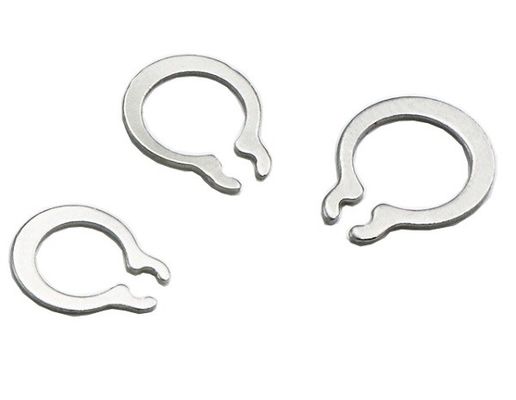

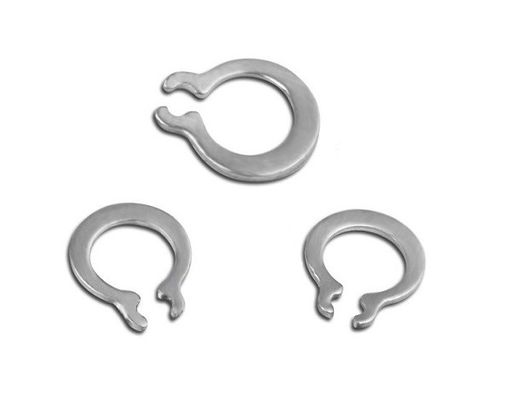

Стальные половинные шайба circlips отверстия/кольцо сохранения для вала - нормального типа шума 471 (d≤9mm)
Кольцо сохранения также вызвано circlip, или ссылается к промышленному компоненту. Главные материалы продукции кольца сохранения вала сталь весны 65Mn; Нержавеющая сталь SUS304; Нержавеющая сталь SUS316.
Норма размер |
d | h | d1 минута |
Вес (kg/1Kpcs) | ||
максимальный | минута | максимальный | минута | |||
3 | 2,74 | 2,55 | 0,4 | 0,35 | 1 | 0,017 |
4 | 3,74 | 3,55 | 0,4 | 0,35 | 1 | 0,022 |
5 | 4,74 | 4,55 | 0,6 | 0,55 | 1 | 0,066 |
6 | 5,64 | 5,45 | 0,7 | 0,65 | 1,2 | 0,084 |
7 | 6,56 | 6,32 | 0,8 | 0,75 | 1,2 | 0,121 |
8 | 7,46 | 7,22 | 0,8 | 0,75 | 1,2 | 0,158 |
9 | 8,46 | 8,22 | 1 | 0,94 | 1,2 | 0,3 |
