| Наименование марки: | FLRS |
| Номер модели: | FLRS-F046 |
| МОК: | 1 часть |
| Подробная информация об упаковке: | случаи переклейки коробки/паллеты переклейки |
| Условия оплаты: | T/T, L/C, западное соединение, PayPal |

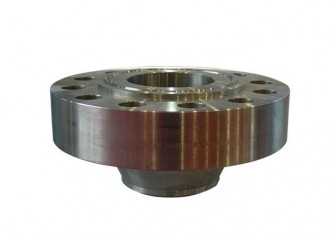

Высокий тип шторка 6B/сваривая фланец 13.8Mpa API 6A фланца металла давления RTJ шеи (2000psi)
Фланцы API6A конструированы для того чтобы присоединиться к трубам совместно, прочности поддержки роста, или блоку с трубопровода.
Фланец API 6A использован для произведения фланцов высокотемпературного обслуживания с высокопрочным, который нужно использовать в применениях масла и взрывчатого газа. Должный к природе применений, этот материал имеет высокотемпературное сопротивление, высокое сопротивление давления, высокие коррозионную устойчивость и высокопрочный также. API 6A ряды размера фланца 10000 Psi от 1 13/16 дюймов к 21 1/4inches в диаметре.
| Размер | B | OD | C | E1 | Q (МАКСИМАЛЬНЫЙ) |
G | K | T | J1 | J2 | J3 | J4 | R | ДО РОЖДЕСТВА ХРИСТОВА | N | H | Номер кольца |
| Bx | |||||||||||||||||
| 1 13/16" | 46,8 | 185 | 3 | - | 5,56 | 77,77 | 105 | 42,1 | 88,9 | 65,1 | 48,5 | - | 10 | 146,1 | 8 | 23 | 151 |
| 2 1/16» | 53,2 | 200 | 3 | - | 5,95 | 86,23 | 111 | 44,1 | 100 | 74,7 | 51,6 | - | 10 | 158,8 | 8 | 23 | 152 |
| 2 9/16" | 65,9 | 230 | 3 | - | 6,75 | 102,77 | 132 | 51,2 | 120,7 | 92,1 | 57,2 | - | 10 | 184,2 | 8 | 26 | 153 |
| 3 1/16» | 78,6 | 270 | 3 | - | 7,54 | 119 | 152 | 58,4 | 142,1 | 110,2 | 63,5 | - | 10 | 215,9 | 8 | 29 | 154 |
| 4 1/16» | 104 | 315 | 3 | - | 8,33 | 150,62 | 185 | 70,3 | 182,6 | 146,1 | 73,1 | - | 10 | 258,8 | 8 | 32 | 155 |
| 5 1/8" | 131 | 360 | 3 | 9,5 | 9,53 | 176,66 | 221 | 79,4 | 223,8 | 182,6 | 81 | 6,4 | 10 | 300 | 12 | 32 | 169 |
| 7 1/16» | 180,2 | 480 | 6 | 11,1 | 11,11 | 241,83 | 302 | 103,2 | 301,6 | 254 | 95,3 | 9,7 | 16 | 403,2 | 12 | 42 | 156 |
| 9" | 229,4 | 550 | 6 | 12,7 | 12,7 | 299,06 | 359 | 123,9 | 374,7 | 327,1 | 93,7 | 9,7 | 16 | 476,3 | 16 | 42 | 157 |
| 11" | 280,2 | 655 | 6 | 14,3 | 14,29 | 357,23 | 429 | 141,3 | 450,9 | 400,1 | 103,2 | 14,2 | 16 | 565,2 | 16 | 48 | 158 |
| 13 5/8" | 346,9 | 770 | 6 | 15,9 | 15,88 | 432,64 | 518 | 168,3 | 552,5 | 495,3 | 114,3 | 17,5 | 16 | 673,1 | 20 | 51 | 159 |
| 16 3/4" | 426,2 | 870 | 6 | 8,3 | 8,33 | 478,33 | 576 | 168,3 | 655,6 | 601,7 | 76,2 | 30,2 | 19 | 776,3 | 24 | 51 | 162 |
| 18 3/4" | 477 | 1040 | 6 | 18,3 | 18,26 | 577,9 | 697 781 |
223,1 | 752,5 | 674,7 | 155,6 | 25,4 | 16 | 925,5 | 24 | 61 | 164 |
| 21 1/4" | 540,5 | 1145 | 6 | 19,1 | 19,05 | 647,88 | 241,3 | 847,7 | 762 | 165,1 | 31,8 | 21 | 1022,4 | 24 | 67 | 166 |
| Размер | 2000psi (2 1/16» до 21 1/4"), 3000psi (2 1/16» до 20 3/4"), 5000psi (2 1/16» до 11"), 10000psi (1 13/16" до 21 1/4"), 15000psi (1 13/16" до 18 3/4"), 20000psi (1 13/16" до 13 5/8") |
| Давление | 2000psi, 3000psi, 5000psi, 10000psi, 15000psi, 20000psi |
| Стандарт | API 6A - ТИП - 6BX |
| Толщина стены | подгонянный |
| Материал |
Нержавеющая сталь: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1,4301, 1,4307, 1,4401, 1,4571, 1,4541, 254Mo и etc. Сталь углерода: A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 etc. |
|
Двухшпиндельная нержавеющая сталь: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1,4462, 1,4410, 1,4501 и etc. Сталь трубопровода: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 etc. |
|
|
Сплав никеля: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 etc. Сплав Cr-Mo: A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo, etc. |
|
| Применение | Петрохимическое industy; авиация и авиационно-космическая промышленность; фармацевтическая промышленность; вытыхание газа; электростанция; корабль buliding; treament воды, etc. |
|
|
