Место происхождения: | Китай |
---|---|
Фирменное наименование: | FLRS or OEM |
Сертификация: | ISO9001 |
Номер модели: | FLRS-G015 |
Количество мин заказа: | 1 часть |
Упаковывая детали: | случаи переклейки коробки/паллеты переклейки |
Время доставки: | 2 недели |
Условия оплаты: | T/T, L/C, западное соединение, PayPal |
Поставка способности: | 50tons/month |
Стандарт фланца: | ASME B16.5/EN1514-2 | Имя: | Спиральное обветренное набивка |
---|---|---|---|
Тип набивкой: | R | Стандарт: | ASME B16.20 |
Высокий свет: | Основное спиральное обветренное набивка графита,Спиральное набивка фланца трубы,V сформировал спиральное металлическое набивку |
Материал набивкой основного стиля спиральный обветренный/листом набивкой/набивка фланца трубы

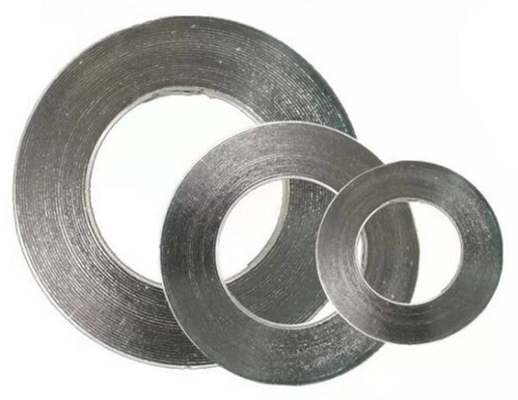

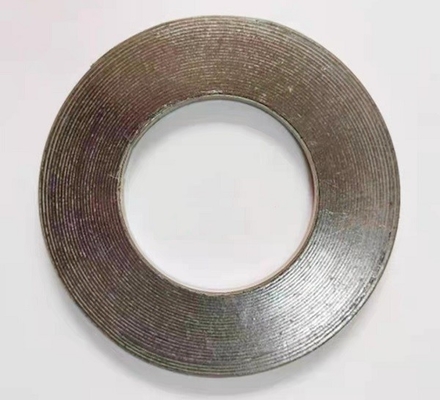

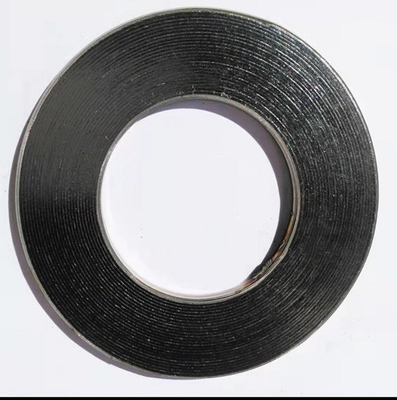

Спиральное обветренное набивка сформировано клиновидной металлической прокладки и мягкого неметаллического заполнителя посредством сложенный,
спиральное набивка раны и соединило свои конец и начало сваренной точкой. Зависите от своего превосходного обжатия
гибкость, соответствующее для герметизируя спорт где изменение температуры и давление часты.
Его можно использовать как статический герметизируя элемент трубы, клапана, насоса, термального обмена, конденсируя башни,
простое отверстие и отверстие человека фланца, etc. оно получало широкое применение в полях петрохимического,
механическое неясное фабрики, электростанции, металлургии, судостроения, медицинских и фармацевтических
электростанция и навигация, etc.
Размеры для спирального обветренного набивки согласно с ASME B16.20 для того чтобы одеть фланцы ASME B16.5
Номинальная труба размер (NPs) |
Класс 150 | |||||||
Внутреннее кольцо внутрь Диаметр (ID) |
Обматывать внутрь Диаметр (ID) |
Обматывая снаружи Диаметр (OD) |
Снаружи кольца с направляющими Диаметр (oD) |
|||||
lnches | mm | lnches | mm | lnches | mm | lnches | mm | |
1/4* | - | 0,50 | 12,7 | 0,88 | 22,2 | 1,75 | 44,5 | |
1/2 | 0,56 | 14,20 | 0,75 | 19,10 | 1,25 | 31,80 | 1,88 | 47,60 |
3/4 | 0,81 | 20,60 | 1,00 | 25,40 | 1,56 | 39,70 | 2,25 | 57,20 |
1 | 1,06 | 26,90 | 1,25 | 31,80 | 1,88 | 47,60 | 2,63 | 56,70 |
1 1/4 | 1,50 | 38,10 | 1,88 | 47,60 | 2,38 | 60,30 | 3,00 | 76,20 |
1 1/2 | 1,75 | 44,50 | 2,13 | 54,00 | 2,75 | 69,90 | 3,38 | 85,70 |
2 | 2,19 | 55,60 | 2,75 | 69,90 | 3,38 | 85,70 | 4,13 | 104,80 |
2 1/2 | 2,62 | 66,50 | 3,25 | 82,60 | 3,88 | 98,40 | 4,88 | 123,80 |
3 | 3,19 | 81,00 | 4,00 | 101,60 | 4,75 | 120,70 | 5,38 | 136,50 |
3 1/2* | 3,50 | 88,90 | 4,50 | 114,30 | 5,25 | 1334,00 | 6,38 | 161,90 |
4 | 4,19 | 106,40 | 5,00 | 127,00 | 5,38 | 149,20 | 6,88 | 174,60 |
s | 5,19 | 131,30 | 6,13 | 155,60 | 7,00 | 177,80 | 7,75 | 196,90 |
6 | 6,19 | 157,20 | 7,19 | 182,60 | 8,25 | 209,60 | 8,75 | 222,30 |
8 | 8,50 | 215,90 | 9,19 | 2334,00 | 10,38 | 263,50 | 11,00 | 279,40 |
10 | 10,56 | 268,20 | 11,31 | 287,30 | 12,50 | 317,50 | 13,38 | 339,70 |
12 | 12,50 | 317,50 | 13,38 | 339,70 | 14,75 | 374,70 | 16,13 | 409,60 |
14 | 13,75 | 349,30 | 14,63 | 371,50 | 16.0D | 406,40 | 17,75 | 450,90 |
16 | 15,75 | 400,10 | 16,63 | 422,30 | 18,25 | 463,60 | 20,25 | 514,40 |
18 | 17,69 | 449,30 | 18,69 | 474,70 | 20,75 | 527,10 | 21,63 | 549,30 |
20 | 19,69 | 500,10 | 20,69 | 525,50 | 22,75 | 577,90 | 23,88 | 606,40 |
24 | 23,75 | 603,30 | 24,75 | 628,70 | 27,00 | 685,80 | 28,25 | 717,60 |
* не перечисленный в ASME B16.20
Основные диаметры стиля конструкции, внутренних и наружных усилены с несколькими курсируют металла без заполнителя для того чтобы дать
большая стабильность и лучшие характеристики обжатия.
Соответствующий для языка и паза или мужчины и женский или калиброванный к плоским собраниям фланца стороны.
