| Наименование марки: | FLRS |
| Номер модели: | FLRS-SE001 |
| МОК: | 1 часть |
| Подробная информация об упаковке: | CARTON/PLYWOOD ПОКРЫВАЛО/ПАЛЛЕТЫ |
| Условия оплаты: | T/T, западное соединение, MoneyGram, L/C |

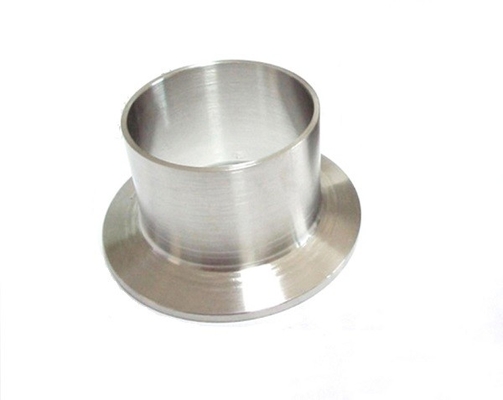

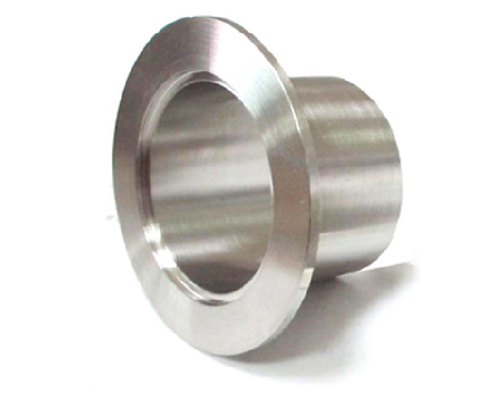

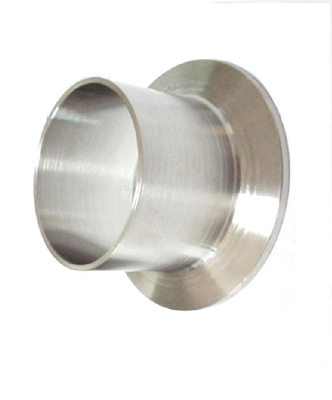

Нержавеющие штуцеры трубы Stee/короткий тип воротник обрезанный конец соединения подола B16.9/MSS-SP43 ASME для фланца
штемпелюя метод поворачивать наружный край или край отверстия пустого или полумануфактурного продукта в вертикальный край вдоль некоторой кривой
Имя: Обрезанный конец.
Материал: ASTM A403 WP304/WP316
Размер: 1/2» - 24"
Толщина: SCH5S-SCH160S
Конец: сварное соединение встык
| 公称通径 N0rminal диаметр |
外径 0utside диаметр |
长度 Длина F |
搭接外径 Подол диаметра 0f &Maximum N0minal |
圆角半径 Радиус 0f FilletR |
(理论重 kg/pc 型 e) (E) вес Approximate0x |
||||||||
| sch5s sch10s sch40S | |||||||||||||
| DN | NPS | 0D | 短型 SP |
长型 LP |
G | l Макс |
B Макс |
短型 Sp |
长型 LP |
短型 SP |
长型 LP |
短型 SP |
长型 LP |
| 15 | 1/2 | 21,3 | 50,8 | 76,2 | 35,1 | 3 | 0,75 | 0,049 | 0,067 | 0,063 | 0,084 | 0,079 | 1,106 |
| 20 | 3/4 | 26,7 | 50,8 | 76,2 | 42,9 | 3 | 0,75 | 0,064 | 0,087 | 0,081 | 0,109 | 0,101 | 0,144 |
| 25 | 1 | 33,4 | 50,8 | 101,6 | 50,8 | 3 | 0,75 | 0,082 | 0,144 | 0,134 | 0,233 | 0,16 | 0,279 |
| 32 | 1.1/4 | 42,4 | 50,8 | 101,6 | 63,5 | 5 | 0,75 | 0,109 | 0,188 | 0,178 | 0,307 | 0,225 | 0,386 |
| 40 | 1.1/2 | 48,3 | 50,8 | 152,4 | 73,2 | 6 | 0,75 | 0,129 | 0,219 | 0,231 | 0,358 | 0,279 | 0,467 |
| 50 | 2 | 60,3 | 63,5 | 152,4 | 91,9 | 8 | 0,75 | 0,204 | 0,406 | 0,338 | 0,667 | 0,471 | 0,924 |
| 65 | 2.1/2 | 73 | 63,5 | 152,4 | 104,6 | 8 | 0,75 | 0,313 | 0,626 | 0,448 | 0,893 | 0,47 | 1,465 |
| 80 | 3 | 88,9 | 63,5 | 152,4 | 127 | 10 | 0,75 | 0,4 | 0,781 | 0,574 | 1,117 | 1,01 | 1,954 |
| 90 | 3.1/2 | 101,6 | 76,2 | 152,4 | 139,7 | 10 | 0,75 | 0,522 | 0,896 | 0,65 | 1,283 | 1,38 | 2,35 |
| 100 | 4 | 114,3 | 76,2 | 152,4 | 157,2 | 11 | 0,75 | 0,606 | 1,024 | 0,87 | 1,474 | 1,68 | 2,822 |
| 125 | 5 | 141,3 | 76,2 | 203,2 | 185,7 | 11 | 1,5 | 0,985 | 2,153 | 1,21 | 2,635 | 2,08 | 4,957 |
| 150 | 6 | 168,3 | 88,9 | 203 | 215,9 | 13 | 1,5 | 1,34 | 2,591 | 1,64 | 3,174 | 3,37 | 6,482 |
| 200 | 8 | 219,1 | 101,6 | 203,2 | 269,7 | 13 | 1,5 | 1,96 | 3,409 | 2,56 | 4,607 | 5,67 | 9,819 |
| 250 | 10 | 273,1 | 127 | 254 | 323,9 | 13 | 1,5 | 3,57 | 6,389 | 4,39 | 7,843 | 9,55 | 17,023 |
| 300 | 12 | 323,9 | 152,4 | 254 | 381 | 13 | 1,5 | 5,85 | 8,922 | 6,74 | 10,275 | 13,8 | 21,075 |
|
|
