Место происхождения: | КИТАЙ |
---|---|
Фирменное наименование: | FLRS or OEM |
Сертификация: | ISO9001 |
Номер модели: | FLRS-WF021 |
Количество мин заказа: | 1 часть |
Упаковывая детали: | случаи переклейки коробки/паллеты переклейки |
Время доставки: | 8-20days |
Условия оплаты: | T/T, L/C, западное соединение, PayPal |
Поставка способности: | 100TONS/MONTH |
Стандарт: | ASME B16.5 | Материал: | Сталь углерода |
---|---|---|---|
Размер: | 1/2» - 24" | Применение: | Промышленный, нефть, масло, газ |
Соединение: | Заварка | Финиш: | Черная картина |
Высокий свет: | Крася фланец шеи сварки,Фланец шеи сварки углерода стальной,Поднятый фланец стали углерода стороны |

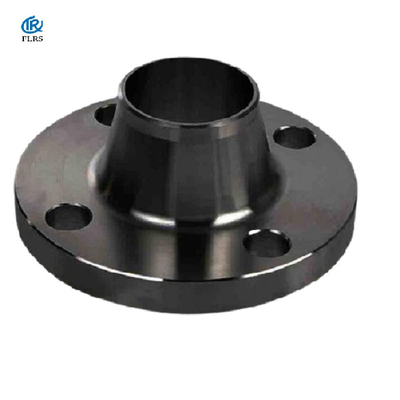

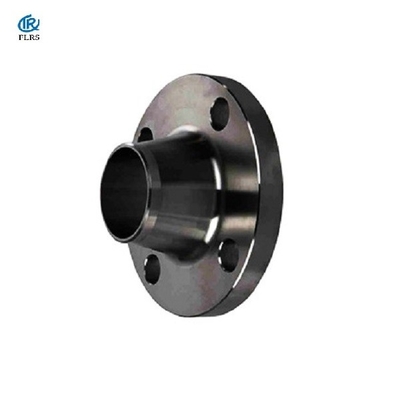

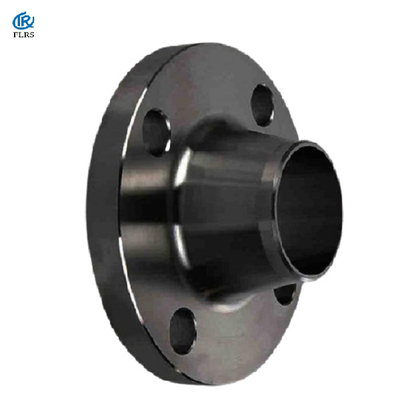

Финиш шеи стальной сваривать углерода стороны шеи сварки картины ASME B16.5 черным поднятый фланцом/150LB STD Serrated фланцом
Сваривая фланец шеи, также известный как длинный фланец шеи и necked фланец, в форме диск части, главным образом используемые для того чтобы достигнуть связи между трубопровод, оно широко был использован в петрохимическом, городском водоснабжении и электрических системах. В последние годы, с планированием и конструкцией ультравысоких проектов передающей линии напряжения тока национальной решетки, требование для ультравысоких башен стальной трубы напряжения тока увеличивало драматически.
Был доказаны, что имеет фланец Weldingneck как новая форма соединения фланца башни стальной трубы некоторые предварительное и надежный. Он играет жизненно важную роль в улучшать производственную мощность и качество продукции башен стальной трубы
Размер | D | K | L | n | B1 | C | N | H | d | f | S = STD. | |
1/2» | 90 | 60,3 | 15,9 | 4 | 21,3 | 15,8 | 9,6 | 30 | 46 | 34,9 | 2 | 2,77 |
3/4" | 100 | 69,9 | 15,9 | 4 | 26,7 | 21,0 | 11,2 | 38 | 51 | 42,9 | 2 | 2,87 |
1" | 110 | 79,4 | 15,9 | 4 | 33,4 | 26,6 | 12,7 | 49 | 54 | 50,8 | 2 | 3,38 |
1 1/4" | 115 | 88,9 | 15,9 | 4 | 42,4 | 35,3 | 14,3 | 59 | 56 | 63,5 | 2 | 3,56 |
1 1/2» | 125 | 98,4 | 15,9 | 4 | 48,3 | 40,9 | 15,9 | 65 | 60 | 73,0 | 2 | 3,68 |
2" | 150 | 120,7 | 19,1 | 4 | 60,3 | 52,5 | 17,5 | 78 | 62 | 92,1 | 2 | 3,91 |
2 1/2» | 180 | 139,7 | 19,1 | 4 | 73,0 | 62,7 | 20,7 | 90 | 68 | 104,8 | 2 | 5,16 |
3" | 190 | 152,4 | 19,1 | 4 | 88,9 | 77,9 | 22,3 | 108 | 68 | 127,0 | 2 | 5,49 |
3 1/2» | 215 | 177,8 | 19,1 | 8 | 101,6 | 90,1 | 22,3 | 122 | 70 | 139,7 | 2 | 5,74 |
4" | 230 | 190,5 | 19,1 | 8 | 114,3 | 102,3 | 22,3 | 135 | 75 | 157,2 | 2 | 6,02 |
5" | 255 | 215,9 | 22,2 | 8 | 141,3 | 128,2 | 22,3 | 164 | 87 | 185,7 | 2 | 6,55 |
6" | 280 | 241,3 | 22,2 | 8 | 168,3 | 154,1 | 23,9 | 192 | 87 | 215,9 | 2 | 7,11 |
8" | 345 | 298,5 | 22,2 | 8 | 219,1 | 202,7 | 27,0 | 246 | 100 | 269,9 | 2 | 8,18 |
10" | 405 | 362,0 | 25,4 | 12 | 273,0 | 254,5 | 28,6 | 305 | 100 | 323,8 | 2 | 9,27 |
12" | 485 | 431,8 | 25,4 | 12 | 323,8 | 304,7 | 30,2 | 365 | 113 | 381,0 | 2 | 9,53 |
14" | 535 | 476,3 | 28,6 | 12 | 355,6 | 336,5 | 33,4 | 400 | 125 | 412,8 | 2 | 9,53 |
16" | 595 | 539,8 | 28,6 | 16 | 406,4 | 387,3 | 35,0 | 457 | 125 | 469,9 | 2 | 9,53 |
18" | 635 | 577,9 | 31,8 | 16 | 457,0 | 437,9 | 38,1 | 505 | 138 | 533,4 | 2 | 9,53 |
20" | 700 | 635,0 | 31,8 | 20 | 508,0 | 488,9 | 41,3 | 559 | 143 | 584,2 | 2 | 9,53 |
24" | 815 | 749,3 | 34,9 | 20 | 610,0 | 590,9 | 46,1 | 663 | 151 | 692,2 | 2 | 9,53 |
Применение:
1. Стальные структуры, мульти-пол, структура высотного здания стальная
2. Buildings, промышленные здания, шоссе, железная дорога,
3. Sпар teel, башня, электростанция, и другие рамки мастерской структуры
Пакет:
