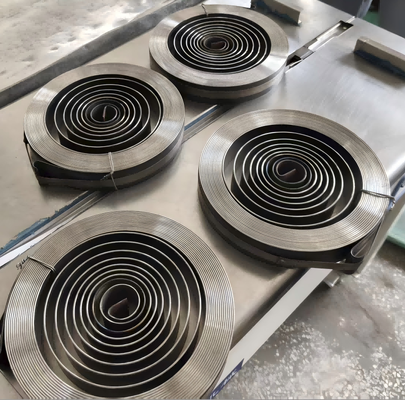

Эта настраиваемая плоская спиральная пружина (крутящаяся пружина) специально разработана для ретракции кабеля обратной связи по положению сервомотора, широко совместима с системами приводов демпера.Изготовлено из высококачественной кремниево-манганной пружинной стали 60Si2MnA, он обеспечивает стабильный, постоянный крутящий момент для автоматической перемотки кабеля во время полного движения поршня.

В отличие от обычной 65Mn пружинной стали, 60Si2MnA обладает более высокой прочностью на растяжение, выдающимися характеристиками антирасслабления и превосходной стойкостью к циклической усталости,что делает его идеальным для длительной непрерывной промышленной работы с повторяющимися циклами намотки и размоткиНаши пружины строго изготавливаются по техническим спецификациям клиента, с точной сегментированной структурой намотки для поддержания плавного напряжения без растяжения кабеля или заторможения.

Основные технические спецификации

• Сырье: стеклянная пружина 60Si2MnA
• Размер ленты: толщина 2 мм × ширина 39 мм
• Общее количество эффективных поворотов: 23 поворота (13 плотно скрученных поворотов + 10 отстающих рабочих поворотов)
• Фактическое максимальное вращение затягивания на полный ход: 5,6 оборотов
• Внутренний диаметр первой катушки: 40 мм.
• Внешний диаметр фиксирующего булава: 10 мм. Внутренняя длина прямого крюка: 25 мм.
• Внутренний диаметр корпуса: 275 мм
• Окончание поверхности: черный оксид противоржавление (настраиваемая краска/дакромет)
• Рабочая функция: автоматически переворачивает кабель обратной связи позиции сервомоторного стержня

Структурные особенности конструкции

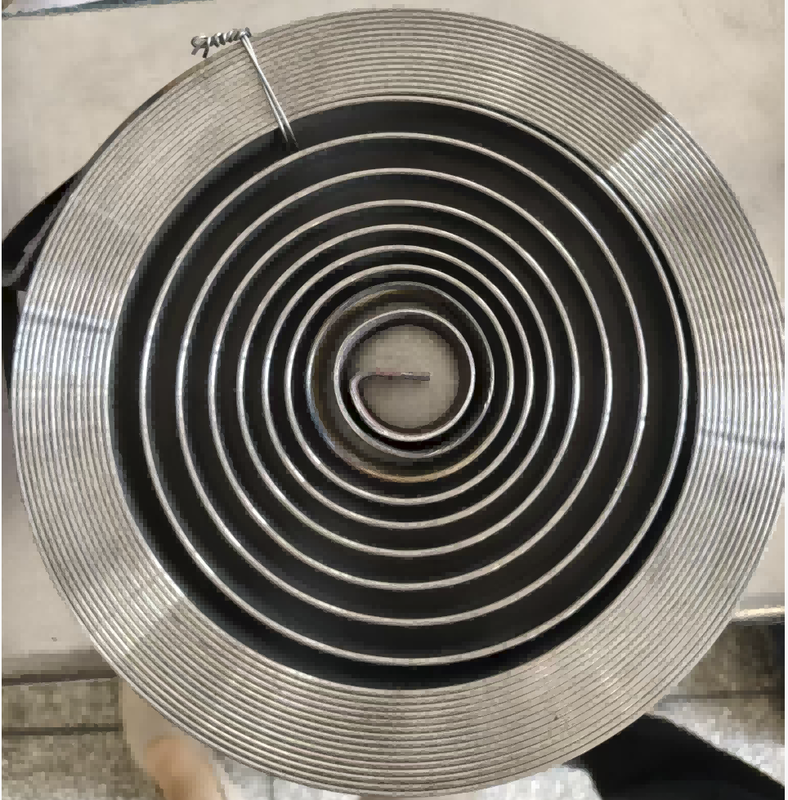

1. Сегментированное устройство обмоток: 13 внутренних компактных поворотов основания остаются полностью прикрепленными во время работы, чтобы обеспечить стабильный исходный крутящий момент;10 внешних развернутых поворотов служат гибкой рабочей секцией для ретракции хода
2. Точно сформированные внутренние и внешние крюки: стандартный размер крюка крепко укладывается в корпус крепления и вала привода двигателя, избегая скольжения или перелома под торсией
3. Гладкая обработка края ленты: без выщелачивания, чтобы поцарапать положение кабеля во время ретракции, защищая целостность кабеля
4. Настраиваемые размеры: мы поддерживаем полную настройку толщины полосы, ширины, общих поворотов, размеров крюков и кривых крутящего момента, чтобы соответствовать различным сборам сервомотора и демпера

Сценарии применения

• Система отвода кабеля отвода позиции сервомотора амортизатора
• Промышленный приводящий линейный кабель для определения положения
• Мотор управления клапаном автоматический кабельный механизм обмотки
• Серворезагрузочные агрегаты строительного и гидравлического оборудования
